氣體渦街流量計廠家一般用什么標定裝置
發布時間：2021-04-01 08:15:51
渦街流量計是通過卡門漩渦原理測量流體流量的一種儀表，相比上世紀80年代使用較為廣泛的孔板流量計，其具有結構簡單，壓力損失小，量程范圍寬，便于安裝等優點。因此，隨著技術的發展，渦街流量計在工業計量上的使用逐漸成為主流(以下簡稱流量計或儀表)。渦街流量計通過在流體中設置三角柱型旋渦發生體，使流體產生卡門漩渦，在一定雷諾數范圍內，旋渦的釋放頻率與流體平均流速、旋渦發生體特征寬度有關，通過測量旋渦頻率可以計算出流體的流速，再測得流量計管道截面積可換算得體積流量。

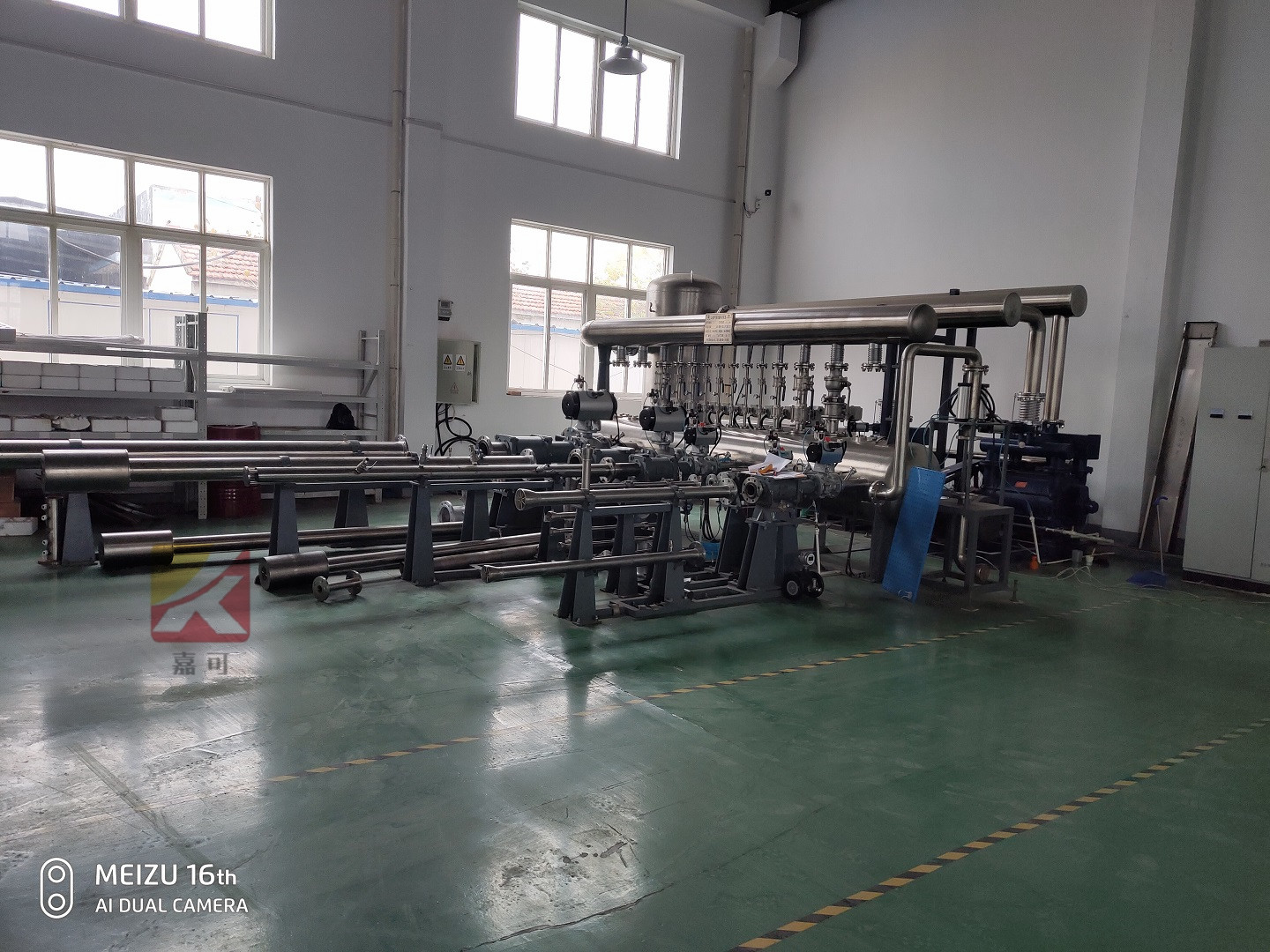

渦街流量計在投入使用前進行量值溯源是不可缺少的環節，而在量值傳遞工作的開展中，負壓法臨界流文丘里噴嘴氣體流量標準裝置（音速噴嘴標定裝置）是一種十分典型常見的流量標準裝置，如圖1所示，它具備結構簡單、穩定性好、適用范圍廣等優點，其工作原理是當氣體在噴嘴上下游的壓差達到一定值時將形成臨界流，此時流經噴嘴喉部的氣體流速達到最大值，測量該狀態下流體的溫度、靜壓、濕度，由密度換算得流過噴嘴的氣體質量流量，根據連續性原理，流場內各處質量流量相等。通過選用不同的噴嘴組合使標準流量可控，以滿足對流量計進行標定的實驗需求。
渦街流量計本質上是一種速度式流量計，其直接測量的量為介質的流速，考慮到由于體積流量僅以介質流速及截面積確定，不受其他因素影響，因此，一般以體積流量進行示值誤差或儀表系數的計算依據。在使用文丘里噴嘴氣體流量標準裝置對流量計進行標定時，根據連續性原理，達到臨界條件后，只要分別測得被檢流量計、噴嘴兩處的氣體溫度、靜壓、濕度，則可通過密度關系計算被檢表處流量標準值，即標準裝置示值，再讀取流量計示值即可計算示值誤差。
