水煤漿流量計與切斷閥的選型
發布時間：2020-03-12 16:02:00

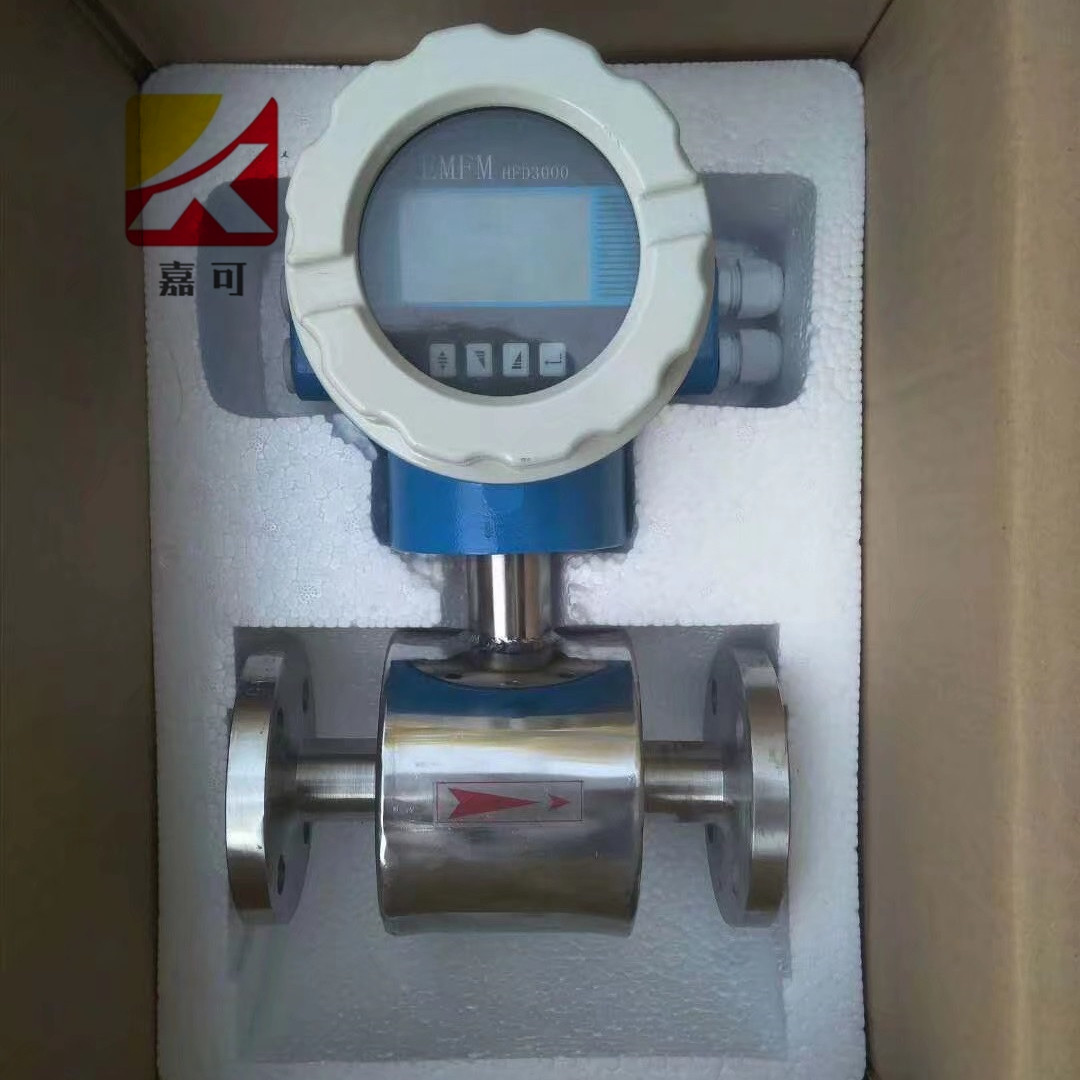

1、水煤漿電磁流量計
水煤漿是非牛頓流體，由于其特殊的物理特性，固體質量分數達55％~65％，動力黏度在0.7~3.0Pa·s，流速只有不到1m/s，同時具有一定的腐蝕性。要求流量計具有抗沖刷性，低流速抗干擾性及抗腐蝕性，所以需要采用專用的煤漿電磁流量計測量流量。水煤漿電磁流量計特點：
（1）通常采用抗沖刷襯里，材質如耐磨ETFE或PFA，也有采用聚氨酯襯里的。
（2）采用低噪音或雙頻勵磁電極，材質如哈氏合金Ｃ加陶瓷。
（3）采用分體式變送器，具有濾波降噪功能。
（4）需要有良好的接地裝置，可選內置接地和外置接地環兩種，外置接地環還可以起到保護襯里翻邊的作用。
2、水煤漿氣動切斷球閥
水煤漿切斷球閥通常采用固定球型式，閥體材質采用碳鋼WCB，其下游切斷閥接近爐頭位置，需考慮回火425℃高溫要求，材質采用碳鋼WC6或WC9，可要求基材進行NACE處理，閥芯閥座采用SS316加STELLITE6或碳化鎢（WC）硬化處理，閥 芯采用刮刀設計，閥桿采用防噴出結構，材質為17-4PH加熱處理，閥座后彈簧材質為INCONEL750，開關行程時間均要求小于5s，選用彈簧復位氣缸式執行機構，在出廠前根據配管要求旋轉一定的角度。
GE工藝包目前通常要求在水煤漿主管線及回流管線上均設置上、下游兩道切斷閥，４臺煤漿閥均為參與開車順控及安全聯鎖的重要切斷閥，所以對閥門的泄漏等級要求較高，一般推薦TSO，V級雙向密封，但根據煤漿閥的切斷特性，同時要求閥門能達到API598雙向零泄漏密封等級。
